葆德空壓機遠程監控系統分為兩種，為一代與二代監控系統，在硬件和軟件上有所區別，兩套監控系統不能相互兼容，對應需要采用各自軟件和硬件才能運行。兩代監控系統在控制器上都可以相互使用，但是需要注意的是控制器程序版本號為V3.30以上的控制器才可以兼容兩種DTU硬件，使用時需要在觸摸屏頁面的“出廠參數”頁面內查看控制器版本號。二代監控系統在2014年10月正式投入使用，并且電話卡在出廠時沒有安裝到DTU內，需要首次安裝使用時按照流程激活電話卡，具體流程和方法接下來會詳細說明。

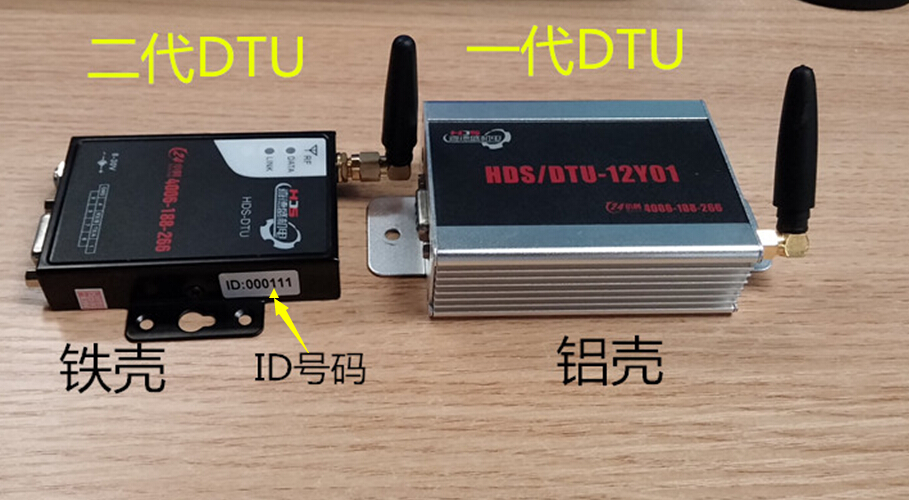

如何區分兩種監控系的DTU硬件，下面用一張圖標出兩者的區別。



(一) 一代監控系統安裝調試流程

電話卡的安裝：

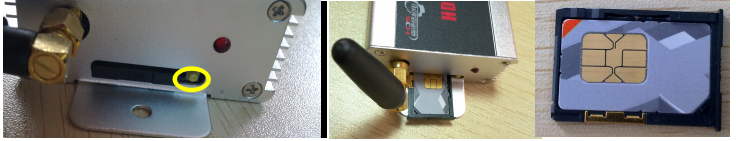

首先斷開DTU電源（切忌不能在DTU通電的時候插拔電話卡，容易造成DTU損壞），按黃色按鈕，放置電話卡

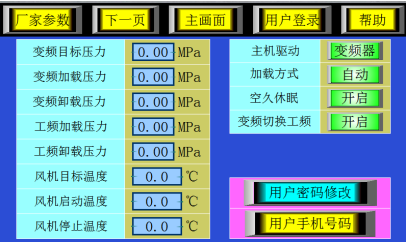

1. 點擊“用戶手機號碼”進入DTU用戶號碼設置畫面。

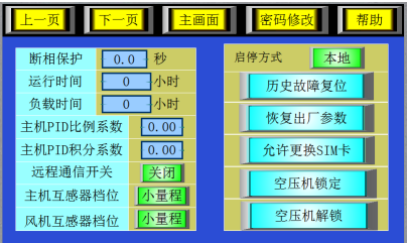

2. 進入廠家參數設置開啟遠程通信開關如下畫面：



3. 開啟“遠程通信開關”

4. 點擊“允許更換SIM卡”

5. 返回主畫面確認是否有報警



若為此畫面說明DTU存在故障

現象	原因	對策
DTU指示燈不閃爍	電源適配器壞 電源極性反接 電源線接觸不良 DTU壞	更換電源適配器 校正電源極性 更換電源線 更換DTU
DTU指示燈閃爍	通信線接觸不良 通信線焊線錯誤 DTU壞 觸摸屏故障	更換通信線 重焊通信線 更換DTU 更換觸摸屏



若為此畫面說明DTU內無SIM卡、或SIM卡壞

現象	原因	對策
未安裝SIM卡		安裝SIM卡
已安裝SIM卡	SIM卡接觸不良 SIM卡壞	重裝SIM卡 更換SIM卡

更換SIM卡后點擊



6. 打開如下畫面



輸入用戶密碼，點擊



在輸入用戶手機號



7. 取下變頻器報警線，檢測用戶是否能收到報警短信。若無法收到報警短信，則點擊，查詢DTU當前信號強度，若小于10則安裝合適長度的天線延長線再次嘗試。

8. 在將設備型號、機器編號、控制器編號和電話卡號碼記錄在調試表上。



9. DTU調試完畢





(二) 二代遠程控制系統安裝調試方法

1、 激活電話卡

把號碼卡插入手機，撥打電話13800138000，接通后掛掉電話

發短信13929991902#999到1008600399，成功后會收到短信提示手機卡功能已經開啟。

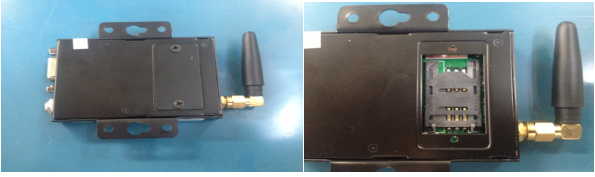

2、 按裝電話卡

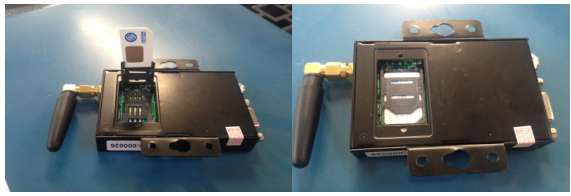

把電話卡安裝到DTU中，將DTU后面兩個螺絲取下來。



將卡放在卡槽里面



   檢查卡是否裝好后，將卡槽蓋裝好上好螺絲連接好DTU電源線，通訊線。



3、 設置相關通訊參數

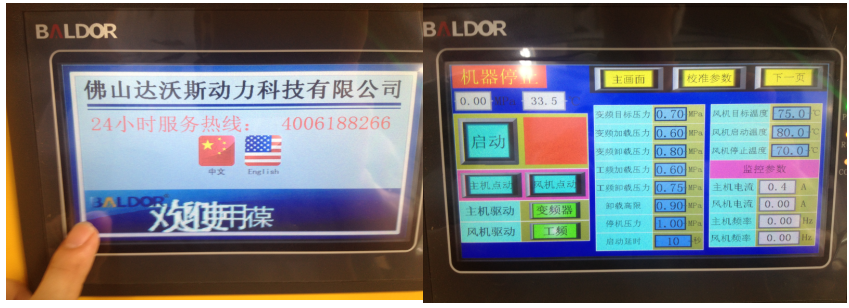

進入機器觸摸屏信息畫面，用手指點屏幕左下角2秒進入調試畫面，點擊下一頁



將遠程通信開關設置為開啟并點擊允許更換SIM卡



在系統正常工作時DTU的LINK指示一直燈閃黃色，DATA指示燈不亮

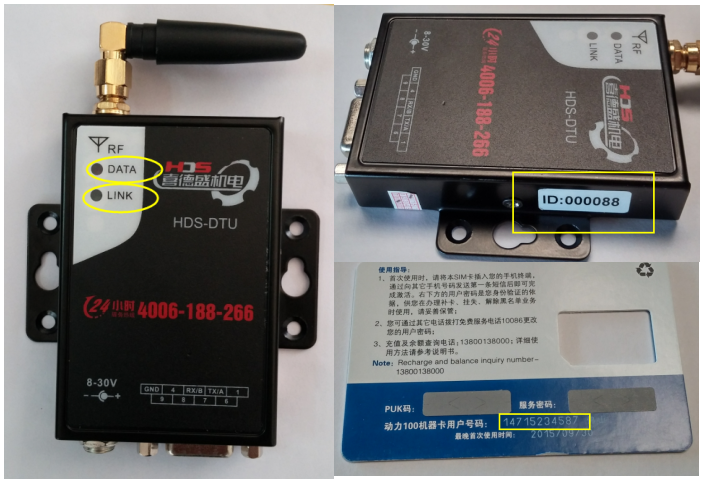

4、 登記DTU的ID號碼，手機卡號碼，完成安裝DTU的步驟了。接下來是在系統里添加。

5、 登錄葆德空壓機監控系統

登錄監控系統121.40.162.241，添加設備，輸入設備信息后點擊保存，1-2分鐘查看連接狀態顯示連接成功即可。







監控連接不上問題排除步驟

1. 首先檢查電話卡時候激活，激活步驟為把隨機配的電話卡放入手機中，撥打13800138000電話激活，然后發短信13929991902#999到1008600399，成功后會收到短信提示手機卡功能已經開啟。

2. 檢測DTU ID號碼是否正確，正確的ID號碼為6位數。

3. 檢查DTU的指示燈是否閃爍正常，正常是DTU的指示燈的第二個燈在閃，在空壓機觸摸屏“用戶手機號碼”頁面查詢DTU的信號強度。

4. 在空壓機觸摸屏界面“用戶手機號碼”中輸入自己的手機號碼，然后更改設備保養耗材使用時間，測試空壓機是否能夠正常發送短信。

以上步驟檢測后還不行請聯系廠家。
